Escolher o conjunto de apoio para um fuso de esferas pode gerar dúvidas, mas é uma etapa fundamental para atender a contextos mecânicos distintos.
+ Motores de passo na automação: onde são mais utilizados?
Escolher o mancal de apoio adequado evita folgas indesejadas, perda de precisão e desgaste prematuro. Entenda mais a seguir sobre os principais modelos:

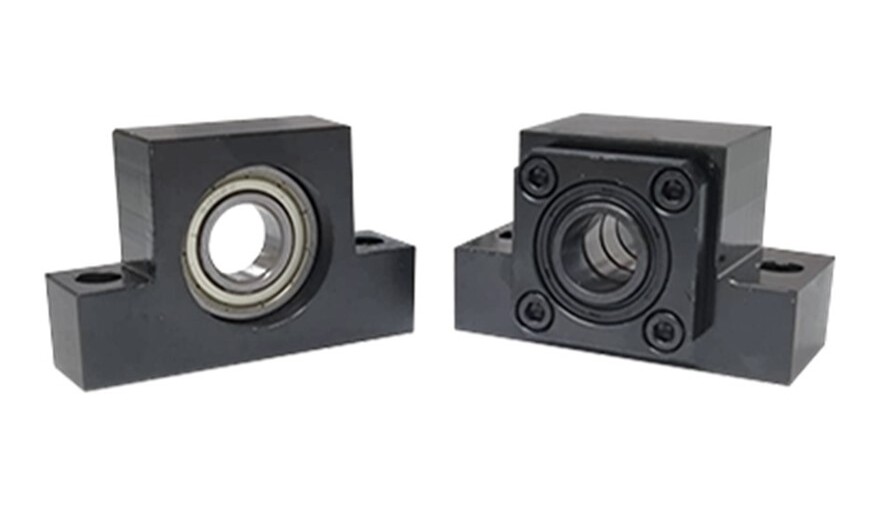

BK/BF: conjunto robusto para cargas elevadas
Entre os conjuntos mais usados, BK/BF aparece como uma opção voltada a estruturas que exigem alta rigidez axial e radial.
O lado BK incorpora rolamentos de contato angular pré-carregados, garantindo estabilidade durante acelerações intensas e inversões rápidas de movimento.
Já o lado BF atua como apoio livre, mantendo alinhamento adequado do fuso sem interferir na compensação térmica.
Projetos de fresadoras, routers CNC de porte médio e equipamentos industriais costumam recorrer ao padrão BK/BF justamente pela capacidade de manter precisão sob condições severas.
Embora o conjunto demande alojamentos mais volumosos, a compensação entregue pelo conjunto é significativa em aplicações onde pequenas variações geométricas impactam a qualidade final da peça.
+ Boas práticas para instalação de fusos de esferas
FK/FF: estrutura compacta para máquinas leves e médias
Quando o espaço disponível é limitado, mas ainda se busca rigidez axial satisfatória, o padrão FK/FF surge como uma alternativa vantajosa.
O lado FK utiliza rolamentos de contato angular montados em bloco mais enxuto, permitindo integração em máquinas compactas sem perda perceptível de estabilidade.
Enquanto isso, o lado FF complementa o conjunto com apoio flutuante que garante liberdade térmica ao fuso.
Impressoras 3D profissionais, equipamentos laboratoriais e mesas de posicionamento de pequeno porte frequentemente adotam o FK/FF devido ao equilíbrio entre tamanho reduzido e desempenho adequado.
Além disso, a facilidade de montagem favorece ajustes rápidos durante a fase de comissionamento da máquina.
+ Diferença entre CLP e CNC: qual usar no seu projeto?
EK/EF: solução leve para aplicações de precisão moderada
Projetos que priorizam economia de espaço e baixo peso costumam recorrer ao conjunto EK/EF.
O bloco EK oferece configuração de contato angular alinhada a demandas menos severas, enquanto o EF funciona como apoio final simples, suficiente para velocidades moderadas e cargas reduzidas.
Automação de laboratório, dispositivos educacionais e mecanismos de posicionamento em equipamentos compactos tiram proveito do padrão EK/EF por sua simplicidade e custo acessível.
Embora não alcance o nível de rigidez dos modelos BK/BF, atende confortavelmente a projetos nos quais o fuso atua com cargas limitadas e trajetórias curtas.
